WOL-34NS

Rheonics WOL-34NS アクセサリは、SR センサーを 2 インチのパイプに取り付けるために使用される NPT ウェルドレットです。 このウェルドレットは、Rheonics SRセンサーのセンシング要素が流れに完全に浸されるように設計されているため、このタイプの設置を使用して正しい測定条件を提供します。

• この部品は、ラインまたはタンクへのセンサープローブの取り付けによく使用されます。

• 市販のウェルドレットは、標準の 3/4 インチ NPT バージョンの SRV または SRD にはあまり適していません。これは、センシング エレメントの周囲に大きなデッド ゾーンを作成する傾向があるためです。

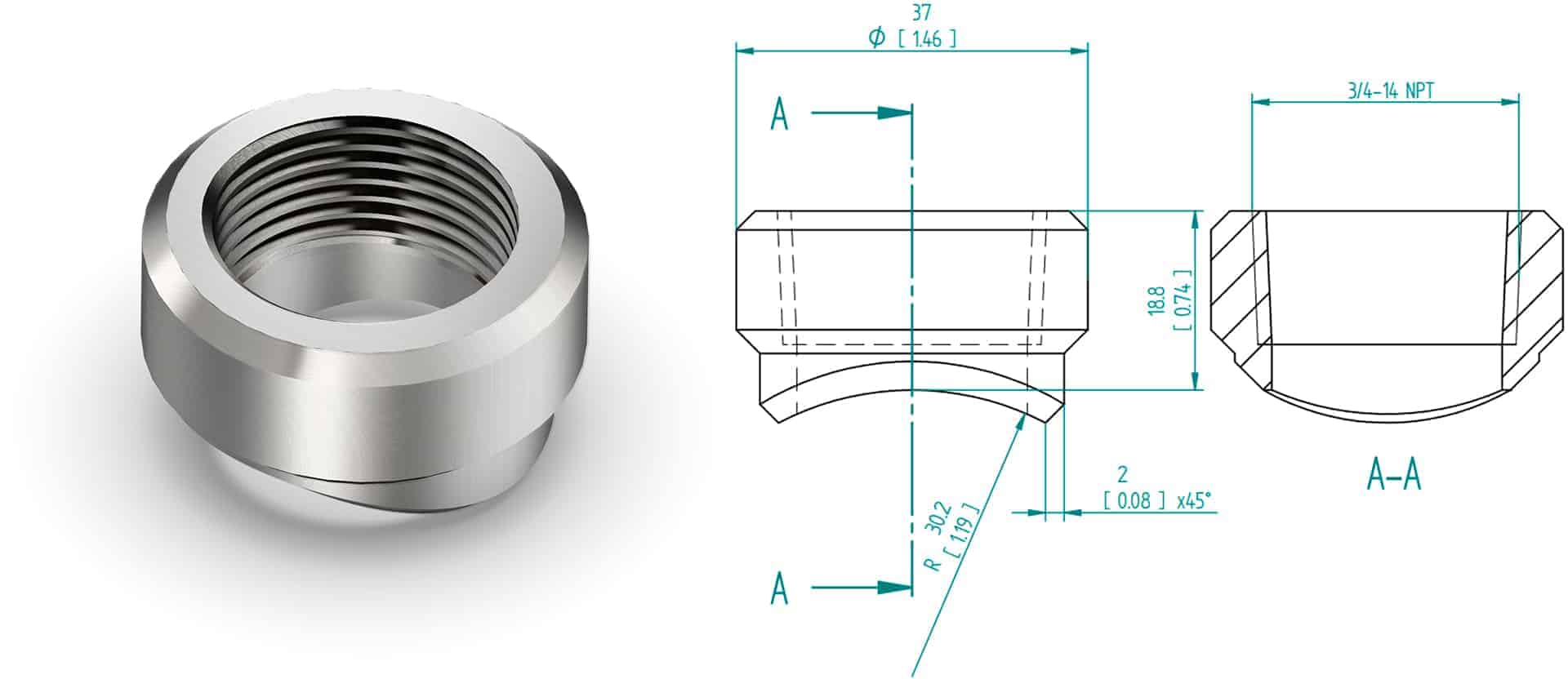

• WOL-34NS は、ねじ山と高さが短く設計されており、SRV および SRD の 3/4 インチ NPT バージョンに最適です。

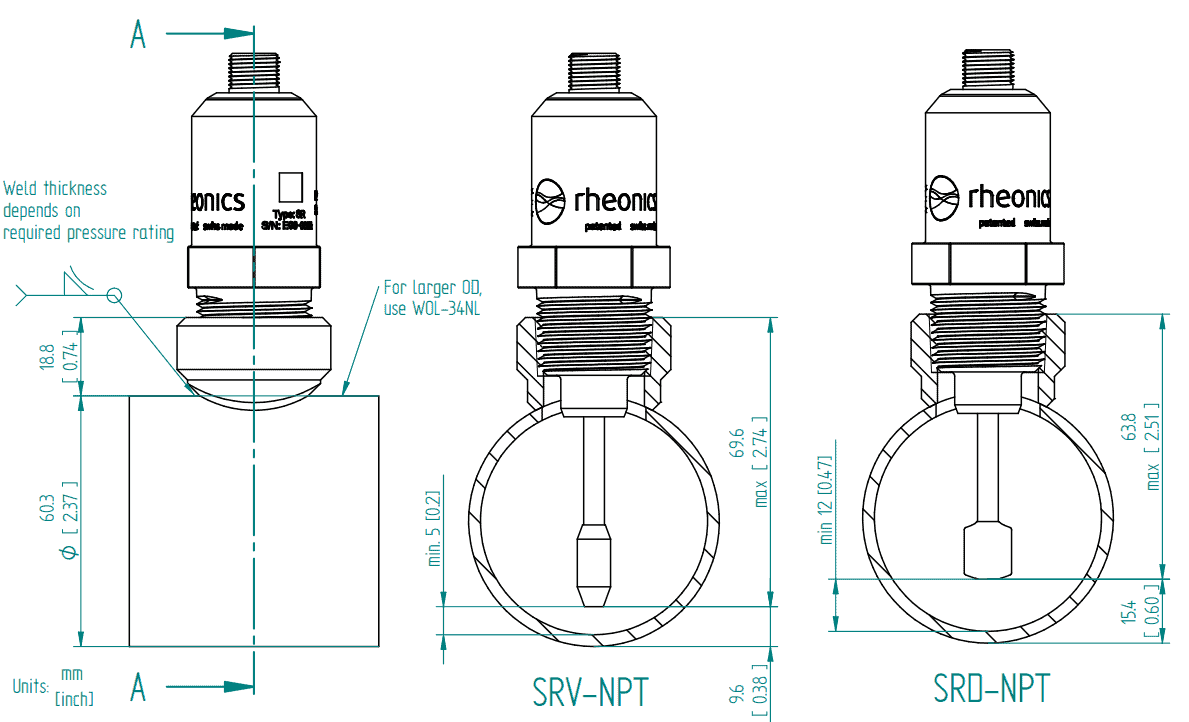

• 標準的な既製の NPT ウェルドレット (下の図で黄色で強調表示) のギャップを塞ぐと、感知要素に影響を与えます。 これは、測定の精度と安定性に影響します。

• に従って溶接する ANSI / AWS オーステナイト系ステンレス鋼管のD10.4推奨規格。
• SRV および SRD センサーに適しています。
• 2 インチのパイプ ANSI 規格 (60.3 OD) でのみ溶接してください。

SRV NPT: SRV NPT 3/4”-14 バリアントの概要、取り付けガイドライン、説明書、特別な考慮事項、および利用可能なアクセサリ。

SRD NPT: SRD NPT 3/4”-14 バリアントの概要、取り付けガイドライン、説明書、特別な考慮事項、および利用可能なアクセサリ。
