関連製品別にソートされたすべてのレオニクス アクセサリのリスト。
| 名称 | アクセサリーコード | 画像 | 説明 | インフォ | 関連製品 | Associated_products_hfilter |
|---|---|---|---|---|---|---|
| STCM | STC-180 |  | SRVおよびSRDスマート熱制御モジュール | STCMデータシート | SRD、SRV | srd サーバー |
| DTCM | DTC-180 |  | DVM熱制御モジュール | DTCMデータシート | DVM | DVM |
| 3/4 "NPTセンサー用インラインアダプター | IFC-34N |  | センサーを接続パイプに統合するためのアダプター | 図面（フローアダプタ-NPT） 3Dモデル（STEPファイル） | SRD、SRV | srd サーバー |
| インパクトシールド | IMS-SR |  | 過酷なプロセス条件での衝撃からSRセンサープローブを保護するため | 図面ファイル | SRD、SRV | srd サーバー |
| タンクマウントアダプター | TMA-34N |  | レオニクスインライン密度計と粘度計は、便利なタンクマウントアダプターを使用してタンクに取り付けることができます | サポート記事 描画 | SRD、SRV | srd サーバー |

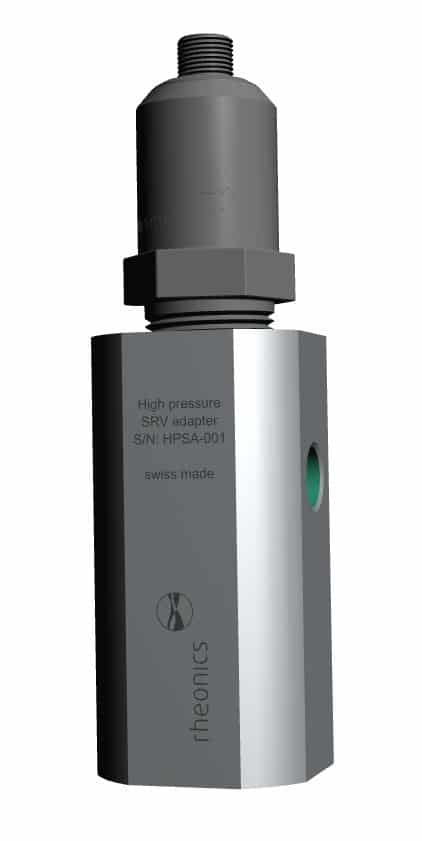

| SRV-HPHT-セル | HPT-SRV |  | SRV用高圧フローセル-最大10,000psi（750 bar）の定格 | 描画 | SRV | SRV |
| 保護スリーブSR | SPS-SRX |  | 大きな粒子を含む流体へのSRVセンサの取り付けに。 大きな粒子がセンサーに当たって損傷するのを防ぐため。 | SRV | SRV | |
| 校正スタンド-SR | SCS-00A |   | SRV / SRDセンサーの略で、通常、静的測定のためにPTFEサンプルシリンダー内の液体とともに使用されます。 | SRD、SRV | srd サーバー | |
| キャリブレーションシリンダー-SR | SCC-SRX |  | 静的測定用サンプル用SRV / SRD用PTFEシリンダー | SRD、SRV | srd サーバー | |
| 送信機取り付けブラケット | TMB-TRX |  | パイプへのTRD / TRハウジングの取り付け用 | エレクトロニクス | 電子 | |
| DVMトルクレンチ | TOW-DVM |  | DVMのインストールで使用 | DVM | DVM | |
| DVM用のセンサー抽出および除去ツール | ERT-DVM |  | センサーの抽出と取り外しに使用 | DVM | DVM | |
| 1.5 "TriClampセンサー用インラインアダプター | IFC-15T-34N-SRV |  | トライクランプ接続を使用してインライン粘度計SRVまたはインライン密度および粘度計SRDを接続するためのアダプター | サポート記事 3Dモデル（ステップファイル） 図面（フローアダプター-トリクランプ） | SRD、SRV | srd サーバー |
| FPC保護スリーブ（SRV / SRD） | SFP-SRX | FPC SRV / SRDセンサーを大きな粒子のある液体に取り付ける場合。 大きな粒子がセンサーに当たって損傷するのを防ぐため。 | SRD、SRV | srd サーバー | ||
| SME-TR（ステンレス鋼） | THX-SS（SME-TR） |   | 頑丈なカバー付きのステンレス鋼送信機ハウジング-THX-SS | エレクトロニクス | 電子 | |
| ディスプレイ付きSME-TRD（ステンレス鋼） | THX-SS（SME-TRD） |
 | ディスプレイ付きステンレス鋼送信機ハウジング-THX-SS | エレクトロニクス | 電子 | |
| DVMおよびHPHTセル高圧コネクタ |
 | カラー（60-2H4） グランド（60-2HM4） チューブ（OD 1/4 "-ID 1/8"） | HiP-バルブ、継手、チューブのパンフレット | DVM | DVM | |
| 3/4インチNPTネジ接続付きSRセンサー用保護スリーブ | SR-34N-PS |   | 検出素子を保護するためのスリーブ。 | SRD、SRV | srd サーバー | |
| SR-M12-CP |   | 動作していないときにSRセンサーM12コネクタを保護するためのキャップ。 | SRD、SRV | srd サーバー | ||
| SR-CUS-PS |   | 検出素子を保護するためのスリーブ。 | SRD、SRV | srd サーバー | ||
| バックアップリング | BR-DVM |  | バックアップリングの材質：PEEK | 描画 3D PDF | DVM | DVM |
| Oリング | OR-DVM |  | DVM | DVM | ||
| Oリング取り付けツール | DOT-DV |  | DVM | DVM | ||
| 3" パイプに SRV と SRD を取り付けるための 4/2" NPT ウェルドレット | WOL-34NS |  3" パイプ用 4/2" NPT ウェルドレット | 標準的な既製の NPT ウェルドレットは非常に長く、デッド ゾーンを回避して検出エレメントを完全に流体内に保持するのには適していません。 これらの特別な短い NPT ウェルドレットは、SRV および SRD 用にカスタム設計されており、2 インチのパイプに適切に取り付けることができます。 | WOL-34NS 図面 (pdf) WOL-34NS CAD ファイル (zip) | SRD、SRV | srd サーバー |
| 3 インチより大きいパイプとタンクに SRV と SRD を取り付けるための 4/2 インチ NPT ウェルドレット | WOL-34NL |  タンクおよび大型 (>3") パイプ用の 4/2" NPT ウェルドレット | 標準的な既製の NPT ウェルドレットは非常に長く、デッド ゾーンを回避して検出エレメントを完全に流体内に保持するのには適していません。 これらの特別な短い NPT ウェルドレットは、SRV および SRD 用にカスタム設計されており、2 インチより大きいパイプまたはタンクに適切に取り付けることができます。 | WOL-34NL 図面 (pdf) WOL-34NL CAD ファイル (zip) | SRD、SRV | srd サーバー |
| G12/1" ネジ接続を使用した HPHT アプリケーション用の HPT-G2 インライン衛生フローセル | HPT-G12 |  HPT-G12 インライン衛生 HPHT フローセル  HPT-G12 インライン衛生 HPHT フローセル、SRV インライン粘度計付き  HPT-G12 インライン衛生 HPHT フローセル、SRV インライン粘度計を搭載 | HPT-G12 は、G1/2" ねじ式接続を使用した HPHT アプリケーション用のインライン衛生フローセルです。G1/2" ねじ式プロセス接続を備えた SRV 用に設計されています。 | HPT-G12 図面 (フローセル/アダプター - HPHT、ハイジェニック) | SRV | SRV |
| 3/4" NPT SRD 用インライン アダプター | IFC-34N-SRD |  | 3/4" NPT ネジ接続を使用してインライン密度および粘度計 SRD を接続するためのアダプター。 | 描画 CADモデル | SRD | Dさん |
| 1.5" Tri-Clamp SRD 用インライン アダプター | IFC-15T-34N-SRD |  | Tri-Clamp センサー接続を使用して、インライン密度および粘度計 SRD を接続するためのアダプター。 | 描画 CADモデル | SRD | Dさん |
| 1.5 インチ Tri-Clamp SR センサー用フロー エルボー ティー | FET-15T-15T |  | SR センサーの 1.5 インチ Tri-Clamp 取り付け用の短縮ポートを備えたエルボーまたはティー セル。 | 描画 CADモデル | SRD、SRV | srd サーバー |
ダウンロード
ここですべてのレオニクスアクセサリ関連情報を見つけてください。
| 役職 | まとめ | リンク | ファイルカテゴリ | 製品 | タグ | 種類 | product_hfilter | tags_hfilter |
|---|---|---|---|---|---|---|---|---|
| 証明書– ISO 9001 | 品質マネジメントシステム（QMS）の証明書– ISO 9001：2015 | 鑑定書 | アクセサリ、通信、電子機器、統合ソリューション、ソフトウェア、標準製品 | 品質、技術情報 |  | アクセサリ通信エレクトロニクス統合ソリューションソフトウェア標準製品 | 質の高い技術情報 | |
| データシート– STCM | SRVおよびSRDスマート熱制御モジュールに関する情報と仕様 | データシートとパンフレット | SRD、SRV、STCM | 技術情報 | | srd srvstcm標準製品アクセサリ | 技術的な案内 | |
| データシート– DTCM | DVM熱制御モジュールに関する情報と仕様 | データシートとパンフレット | DTCM、DVM | 技術情報 | | dtcm dvmアクセサリースタンダード製品 | 技術的な案内 |
